適用于對金屬表面作風(fēng)壓噴砂除銹，打麻以及工程施工中濕噴砂和干噴砂用的噴砂橡膠軟管。

常見(jiàn)的適用領(lǐng)域為船舶制造，機械加工，噴涂行業(yè)等。

A型 電連接的，標志"M"級;

B型 具有導電橡膠層的，標志"Ω" 級;

C型 不導電的普通型，標志"A"級;

軟管的使用溫度為-20-70℃。

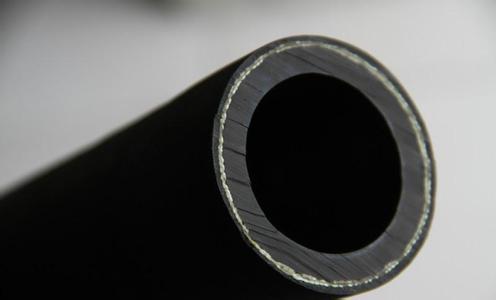

噴砂管應有如下的部分構成:

-內襯層(內膠層);

-用適當的方法鋪放的天然或者合成織物的增強層;

-外覆層 (外膠層);

其中增強層多采用夾膠布法和簾線(xiàn)纏繞法。

1、軟管的工作壓力最大為0.63MPa。

2、軟管在兩倍工作壓力下進(jìn)行液壓實(shí)驗時(shí)，應不滲水、無(wú)局部鼓起、不膨脹及無(wú)其他異�，F象�？轨o電型軟管保持壓力1min，其長(cháng)度變化不應超過(guò)±0.8%，外徑變化不應超過(guò) ±10%，沒(méi)米扭轉不應超過(guò)60º。

3、軟管是爆破壓力應不低于工作壓力的4倍。

23℃時(shí)，軟管用10倍公稱(chēng)內徑的最小彎曲半徑進(jìn)行試驗時(shí)，變形KD值不應超過(guò)軟管外徑D的0.8倍。(K為軟管彎曲前的外徑減彎曲后的外徑與彎曲前外徑之比。)

(-25±2℃)時(shí)，彎曲后應該無(wú)龜裂現象。

每根"M"級的膠管應不超過(guò)10²Ω。每根"Ω" 級的膠管應不超過(guò)1MΩ。

作為噴砂膠管的主要性能，也是使用者區別膠管質(zhì)量好壞的主要判斷依據�，F行的行業(yè)標準HG/T2192-2008中規定，按照ISO 4649 的方法A，磨損體積不超過(guò)140mm³。(之前老版的行業(yè)標準采用的測試方法為:阿克隆磨耗法---磨損體積不超過(guò)0.8cm³/1.61km。該方法2008年后雖已被ISO 4649 的方法A所取代，但是一些國內膠管使用方依然沿用了此測定方法。)

其他性能如:層間粘合強度，耐臭氧性能，驗證壓力下的力學(xué)性能等也是考量噴砂管質(zhì)量好壞的指標，具體可以參閱我國現行噴砂管的行業(yè)標準HG/T2192-2008。
